H71XT南瓜型止回阀的产品资料

2025年08月13日 08:14:59      来源:上海戎钛阀门制造有限公司 >> 进入该公司展台      阅读量:7

分享:

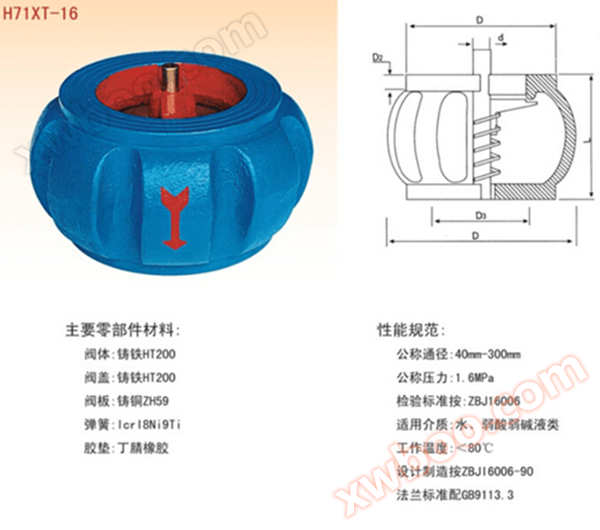

H71XT南瓜型止回阀的产品资料
H71XT南瓜型止回阀南瓜型对夹式消声止回阀/对夹式止回阀/南瓜型消声止回阀/南瓜型对夹式止回阀系列对夹式消声止回阀是利用管线内部压力变化,内压自行驱动型止回阀。该产品阀瓣运动自动导向,开启关闭灵活,运动自如,密封性能好,外形结构尺寸小、重量轻、拆装方便、噪音低、垂直,水平安装均可。对夹升降止回阀可安装在水泵出口管道上,多用于水泵停止时,防止管路中带压水流回流冲击水泵确保安全。
主要性能规范:
公称压力
实验压力
工作压力
适用温度
适用介质
强度
密封
1.6
2.4
1.76
1.6
80
主要零部件材料表:
零件名称
阀体、阀盖、阀瓣
密封垫
阀轴、压盖
弹簧
材料
铸铁
丁jing橡胶
黄铜
不锈钢
尺寸表:
DN
40
50
65
80
100
125
150
200
250
300
L(mm)
71
71
88
89
107
131
136
180/280
220
250
安装说明
1、安装前请核对该阀门的口径,压力等级及外观是否完好无损。用手按动阀轴是否动作灵活无阻。
2、检查阀体标示红色箭头与管线水流方向是否一致。
3、夹紧阀门时,各螺栓拧紧用力均衡,使阀门受力一致,并且夹紧力不要过大。


<strong>南瓜型止回阀</strong>
H71XT对夹式消声止回阀
<strong>南瓜型止回阀</strong>对夹式消声止回阀
