一、定义

固体绝缘材料表面在电场和电解液的联合作用下逐渐形成导电通路的过程，称为漏电起痕。而绝缘材料表面抗漏电起痕的能力，称为耐漏电起痕。

二、衡量指标：CTI

相比漏电起痕指数(CTI)：

五个测试样品能经受50滴的试验过程而不产生漏电起痕失效及持续火焰的电压值。它还包括对材料在进行100滴测试时所显现的特性的有关说明。

通俗地讲，CTI是材料能经受50滴试验过程而不产生漏电起痕失效的电压

CTI是Comparative trackingindex的缩略语，是表示耐漏电性的指标。在对绝缘物表面施加电压的状态下，使电解液滴落于电极间的成型品表面，评价到何电压为止不发生漏电破坏。按照耐压值从0到5进行分级。数字越小，耐漏电性越高。

三、衡量指标之二：TPI

耐漏电起痕指数(PTI)：

五个测试样品能经受50滴的试验过程而不产生漏电起痕失效及持续火焰的测试电压值。

通俗地讲，PTI是指定一个测试电压，然后通过试验来检验材料能否在此电压下经受50滴的试验过程。

PTI 是Proof trackingindex的缩略语

四、CPI 与PTI 的区别

PTI与CTI的不同之处在于：

CTI改变施加的电压，求得材料的耐压值，从而决定起痕指数。而PTI所试验的电压是一个点，只表示该点是否能耐受住电压。换言之，假设PTI为150V，则说明该材料的漏电起痕性能耐受到150V，而且实际中可能比该值还高。另一方面，由于CTI求的是耐压值，不会具有大于标注值的实力。

五、3C 标准中要求：针对加热器非金属绝缘材料

• 3C 中，在进行产品的非金属绝缘材料的耐漏电起痕性能时，使用的是PTI值；
• 在整机中对材料要用到这个指标时，是先确定污染等级，每一等级是对应相应的PTI值；
• 3C中，针对加热器上所用的非金属绝缘材料，要求其耐漏电起痕性能为，PTI ：175V;

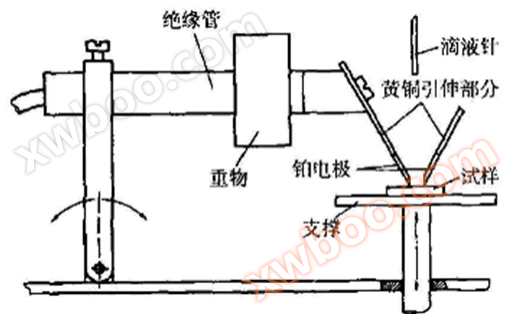

六、PTI 的测试方法

• 标准的氯化氨溶液;
• 滴液高度30-40mm;
• 滴落间隔30±5秒；
• 滴液大小为20 立方mm （0，+3）
• 175V

七、测试失败的表现

• 出现碳化的黑色树枝状导电通道，经过连续多次放电，导电通道逐渐加长，当二电极被桥连起来时，材料便发生击穿破坏；
• 在多次放电作用下，材料着火，发生破坏；
• 材料出现一些凹坑，当放电继续进行时，凹坑加深，产生电腐蚀，并可能发生击穿。

八、选择这类元器件要求：

• 绝缘材料的耐漏电起痕性能，主要由材料本身化学结构和材料组成决定的；

• 电木是热固性塑料，很好的耐热耐燃性能，但耐漏电起痕性能较差，通不过3C测试，今后应避免使用该材料元器件；

• 推荐使用尼龙或PBT 材料的元器件。
