（1）西林电桥
调节R3、C4使电桥平衡，此时a、b两点电压相等，即R3、C4两端电压相等。因为交流电路中电容阻抗为
电路中R4、C4的并联阻抗为两者倒数和的倒数

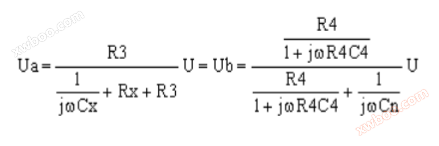

按阻抗元件分压原理，不难得到：
两边取倒数得：
按串连模型介损定义：
由于R4是固定的可以从C4刻度盘上读出介损，通过R3、R4、Cn可以计算Cx。
采用这个原理的有现场用的QS1、试验室用的2801等。

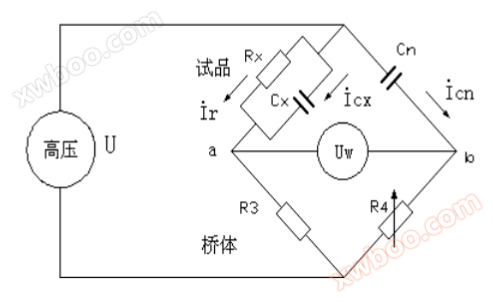

（2）M型电桥
将试品改为并联模型。注意到Ir与lcx、Icn差90度：
调节R4使Uw zui小。这时lcnR4=lcxR3，Uw=lrR3，因此：
由于a、b间电压没有抵消，因此M型电桥也称为不平衡电桥。Uw测量的是绝dui值，小介损时电压很低，难以保证测量精度。
（3）数字电桥
数字电桥的测量回路还是一个桥。R3、R4两端的电压经过A/D采样送到计算机，求得
进一步可求得试品介损和电容量。
数字电桥的优势在于：可以实现自动测量，可以补偿所有原理性误差，没有复杂的机械调节部件，测量以软件为主，性能十分稳定。
